Зонная система экспонирования

Игорь Ильинский


Вы решили попробовать свои силы в творческой фотографии и не знаете, как за это взяться? А может, вы хотите просто научиться правильно снимать и получать пусть любительские, но технически вполне совершенные снимки? В этом многотрудном деле вам поможет зонная система экспонирования, широко используемая в профессиональной фотографии, которую разработал много лет назад выдающийся американский фотограф-пейзажист Ансел Адамс. Эта система — путь к правдивой реалистической передаче натуры. Она дает возможность фотографу выразить свое авторское видение объекта съемки и изменить фотоизображение соответственно своему творческому замыслу.


Содержание

Момент движения — это равновесие (философское интермеццо)

Применительно к фотографии эта философская концепция означает, что получение отпечатка, точно воспроизводящего яркости фотографируемых объектов, требует, чтобы негативное изображение этих объектов имело соответствующую оптическую плотность*.

Вы наверняка не узнаете свою любимую черную кошку, если она будет изображена на снимке белым или светло-серым тоном. Это вполне может произойти из-за нарушения баланса плотностей на негативе и отпечатке. Эти плотности должны быть взаимно „уравновешены“, то есть необходимой плотности на снимке должна соответствовать вполне определенная плотность на негативе. В примере с кошкой плотность ее изображения на негативе значительно больше необходимой. Нужная плотность (при условии правильно проведенного процесса химико-фотографической обработки материала) зависит от съемочной экспозиции**. Экспонометр здесь надежный помощник. Но нужно иметь в виду, что, хотя он и дает вполне объективную информацию о яркости или освещенности объекта, но правильную экспозицию определяет все же сам фотограф.

Для экспонометра все кошки серые

Эта перефразированная поговорка как нельзя лучше характеризует работу современного фотоэлектрического экспонометра. Большинство экспонометров градуированы таким образом, что экспозиционные параметры, определенные с их помощью, обеспечивают получение на негативе постоянной оптической плотности, равной примерно 0,9—1,0. Исходя из условия получения этой плотности и рассчитываются калькуляторы экспонометров. Расчет производят, ориентируясь на некоторый условный средний объект, имеющий коэффициент отражения света примерно 18%. Поэтому, чем больше коэффициент отражения объекта отличается от среднего, тем больше будет ошибка в определении экспозиции по яркости. Это объясняется тем, что экспонометр „не знает“ коэффициента отражения объекта. Он регистрирует лишь абсолютную величину яркости объекта, приравнивая ее к яркости среднесерой поверхности, а калькулятор указывает экспозиционные параметры для получения на негативе оптической плотности, принятой за норму.

Наглядный пример подтверждает сказанное. На фото 1 (а, б) изображены две девушки, у одной из которых смуглая кожа, а у другой — наоборот, очень светлая. Выдержка при съемке определялась по яркости моделей. На полученных негативах (фото 1 (в, г), изображения девушек не отличаются друг от друга по плотности. Оба одинаково серые — результат точного следования показаниям экспонометра. Это вызвало затруднение при печати и привело к неверному тоновоспроизведению изображений этих моделей на снимках (фото 1 (д, е).

Фото 1а. Модель со светлой кожей. Фото 1б. Модель с темной кожей.
ФОТО 1. Пример искажений в тонопередаче объекта съемки.
(а, б) — объект съемки; соответственно модель со светлой и темной кожей.
Фото 1в. Негатив модели со светлой кожей. Фото 1г. Негатив модели с темной кожей.
ФОТО 1. Пример искажений в тонопередаче объекта съемки.
(в, г) — негативы с примерно равны­ми значениями средней оптической плотности в изображении поверхности тела моделей.
Условия съемки: пленка ФН-100, выдержка 1/30 и диафрагма 8 — для модели с темной кожей; выдержка 1/125 и диафрагма 8 — для модели со светлой кожей.
Фото 1д. Позитивное изображение модели со светлой кожей. Фото 1е. Позитивное изображение модели с темной кожей.
ФОТО 1. Пример искажений в тонопередаче объекта съемки.
(д, е) — позитивные изображения моделей с искаженной тонопередачей, вызванной одинаковой плотностью негативных изображений.

Градация объекта и зонное распределение яркостей

Kто вы — профессионал или любитель? Это вовсе не риторический вопрос. Автор имеет в виду, насколько профессионально вы владеете фотографическим процессом для решения намеченных творческих задач. Поэтому, если вы еще не профессионал, то станьте им! Признаком высокого профессионализма на одном из важнейших этапов фотографического процесса — съемочном — является умение вносить необходимые поправки в определенную с помощью экспонометра съемочную экспозицию. А это, как мы с вами уже знаем, совершенно необходимо, иначе у нас всегда „все кошки будут серыми“.

Зонная система экспонирования позволяет путем внесения необходимых и очень легко выполняемых поправок в съемочную экспозицию „связать“ объект съемки с конечным продуктом фотографического процесса — снимком, добиться зрительного соответствия тонов на снимке и объекте.

Основой этой системы является условное зрительное разделение обширной палитры тонов на семь градационных групп: черный тон без фактуры; черный тон с фактурой; темно-серый тон; средне-серый тон, соответствующий примерно яркости стандартной серой поверхности с коэффициентом отражения, равным 18%; светло-серый тон; белый тон с фактурой и белый тон без фактуры. Естественно, возможна и другая, более тонкая градация тонов объекта.

Проведенное разделение всего многообразия тонов фотографируемых объектов вызвано как особенностями негативных фотоматериалов, характеристическая кривая*** которых может быть разделена на семь зон, охватывающих для большинства негативных пленок полезную фотошироту****, равную семи экспозиционным ступеням (27 или 128:1), так и удобством введения поправок в рассчитываемую съемочную экспозицию, которая для каждой следующей зоны в два раза больше (или меньше), чем в предыдущей.

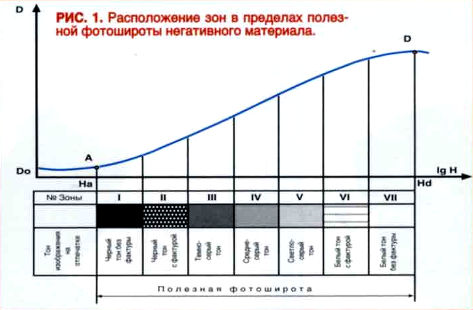

Рисунок 1. Расположение зон в пределах полезной фотошироты негативного материала.

На рис. 1 представлена характеристическая кривая (ХК), разделенная на семь зон в пределах полезной фотошироты негативного материала. От положения негативного изображения в той или иной зоне ХК будет зависеть и тон изображения на отпечатка. Если мы желаем получить на снимке черный тон без фактуры (например, очень глубокие тени, проходы в темные помещения, фотографируемые из ярко освещенного пространства, и т.д.), то изображение на негативе должно находиться в первой зоне, где плотность и контраст этого изображения будет очень мал. При печати этот почти прозрачный участок негатива даст на снимке черный тон без видимых деталей. Если необходимо передать фактуру черной поверхности (например, детали чугунного литья, черного меха и т.п.), то негативное изображение должно быть во второй зоне, где контраст уже значителен, что и позволяет воспроизвести на отпечатке фактур поверхности. Негативное изображение, находящееся в третьей зоне, передаст на снимке темно-серый тон (темные тона на одежде, волосах, коре деревьев и т.д.). Четвертая зона передаст на отпечатке изображение среднесерым тоном. Это объекты. у которых коэффициент отражения равен примерно 18—20% (например, красный кирпич, зеленая трава и т.д.). Именно в этой зоне будет находиться изображение объекта, если съемку производить без поправок к экспозиции, найденной с помощью экспонометра. Если на снимке необходимо передать изображение объекта, имеющего светло-серый тон (газетный лист, строения из белого кирпича и т.д.), то негативное изображение должно быть в пятой зоне. Шестая зона передаст на позитиве белый тон с фактурой (белая лепка на белой поверхности, белое свадебное платье и т.д.). И, наконец, изображение в седьмой зоне ХК передаст на отпечатке белые тона без фактуры (сильные источники света, блики и т.д.).

Чтобы правильно воспроизвести яркости участков объекта и отнести их к соответствующим зонам, необходим некоторый опыт визуальной оценки.

Фото 2. Зимний пейзаж. Пример разделения яркостей объекта по зонам в соответствии с необходимой тональностью.
ФОТО 2. Зимний пейзаж. Пример разделения яркостей объекта по зонам в соответствии с необходимой тональностью.

Таблица 1
Элементы сюжета Зона
I II III IV V VI VII
Задний план. Роща   +
Тени от деревьев        +
Лыжня, тропинка, следы         +
Отдельные участки снежного покрова           +
Ствол березы             +

Рассмотрим следующую сюжетную ситуацию. Необходим сфотографировать зимний пейзаж, представленный на фото 2. Распределение яркостей по зонам в этом сюжете можно производить, руководствуясь не реальностью снимаемой сцены, а эмоциональным ее раскрытием, чтобы получить желаемое разделение тонов на отпечатке. В табл. 1 предложен вариант такого разделения тонов. Измерив яркости основных деталей объекта и определив их соотношения, произведем разбивку этих яркостей по тонам на будущем снимке. Для того чтобы подчеркнуть фактуру снега, сохранить его яркую белизну и выделить на нем протоптанную тропинку, лыжню и прозрачны тени деревьев необходимо, чтобы его изображение находилось сразу в трех зонах — от VI (белый тон с фактурой) до IV (среднесерый тон). Тогда, в соответствии с найденными соотношениями между яркостями объекта, темная стена деревьев на заднем плане окажется в зоне II (черный тон с фактурой), что вполне будет соответствовать нашему восприятию. Белая береза, ярко освещенная солнцем и являющаяся сюжетным центром снимка, попадет в зону VII (белый тон без фактуры). Отсутствие имеющейся на белой коре фактуры будет незаметно, но придаст снимку яркий и радостный характер.

Рисунок 2. Кривая спектральной чувствительности глаза (а) и корректная тонопередача цветов на черно-белом отпечатке (б).

Определенные трудности могут возникнуть при разделении яркостей многоцветных объектов. Известно, что человеческий глаз не все цвета воспринимает одинаково. На рис. 2 представлена кривая, дающая представление о спектральной чувствительности глаза. При одинаковой освещенности белым светом желтые и зеленые цвета воспринимаются как очень яркие, а красный и особенно фиолетовый наиболее темными. Поэтому правильное тоновоспроизведение цветов объекта на черно-белом отпечатке должно соответствовать их зрительному восприятию: желтый и зеленый цвета должны передаваться светло-серым тоном, оранжевый — среднесерым, голубой — темно-серым, а красный и фиолетовый — почти черным тоном. Если же тонопередача цветов объекта будет противоречить физиологическим особенностям зрения, то возникающие в результате искажения будут заметны на снимке. Особенно это относится к предметам, цвет которых хорошо известен (летняя и осенняя листва деревьев, голубое небо, цвет фруктов и овощей и т.д.).

Фото 3а. Модель с указанием зон, выбранных с учетом условий освещения, цвета ее одежды, спектральной чувствительности глаза и других факторов. Фото 3б. Черно-белый отпечаток с намеченной при съемке тонопередачей.
ФОТО 3. Пример разделения яркостей по зонам многоцветного объекта в соответствии с необходимой тональностью черно-белого позитивного изображения.
(а) — модель с указанием зон, выбранных с учетом условий освещения, цвета ее одежды, спектральной чувствительности глаза и других факторов.
(б) — черно-белый отпечаток с намеченной при съемке тонопередачей.

В качестве примера по разделению яркостей цветного объекта рассмотрим вариант портретной съемки, при которой важно правильно воспроизвести тон кожи (смуглая, белая, загорелая, черная и т.д.). Цвет одежды имеет второстепенное значение, хотя нужно иметь в виду, что на черно-белом снимке возможна потеря контраста между изображениями открытых участков тела и цветных элементов одежды. В этом случае необходима локальная подсветка лице или одежды. На фото 3 представлена модель в ярком цветном наряде. При разделении яркостей этого объекта съемки по зонам для сохранения естественной тональности кожи лице и рук их изображение должно находиться в IV зоне (среднесерый тон). Элементы одежды в соответствии с их яркостными соотношениями, цветом и дополнительной подсветкой будут расположены в зонах, указанных на фото 3.

Конечно, потребуется некоторый опыт, чтобы в соответствии с градациями шкалы серых тонов научиться представлять относительные яркости объекта съемки и плотности будущего снимка.

Поправка к съемочной экспозиции: когда и как

Поверхность, по которой с помощью экспонометра определяется съемочная экспозиция, получает на негатива, как мы уже знаем, оптическую плотность 0,9—1,0, а на позитиве — среднесерый тон. Если при съемке производить замер экспозиции по поверхности, имеющей среднесерый цвет (коэффициент отражения 18—20%), например, по слегка потемневшей коже лица человека, то результаты измерений можно использовать без поправок. Если же определение экспозиции производить по поверхности другой тональности (более светлой или более темной), то введение поправки необходимо, иначе на позитиве эта поверхность будет иметь среднесерый тон, не соответствующий зрительному восприятию объекта.

Значения поправок к экспозиции, в зависимости от номера зоны и необходимой тональности объекта на снимке, приведены в таблице 2.

Таблица 2
Номер зоны I II III IV V VI VII
Поправка к экспозиции (в экспозиционных ступенях) -3 -2 -1 0 +1 +2 +3
Тональность поверхности объекта на позитиве Черная без фактуры Черная с фактурой Темно-серая Среднесерая Светло-серая Белая с фактурой Белая без фактуры

Пользоваться таблицей очень просто. Обратимся к примеру, приведенному ранее. Для того чтобы девушка со смуглой кожей была изображена на позитиве „темно-серым тоном“, ее негативное изображение должно находиться в третьей зоне. Для этого экспозиция должна быть уменьшена на одну экспозиционную ступень по сравнению с той, которая была найдена с помощью экспонометра (например, вместо диафрагмы 8 надо бы установить диафрагму 11). Для изображения на снимке девушки со светлой кожей „светло-серым тоном“ ее негативное изображение должно быть в пятой зоне. Для этого найденную с помощью экспонометра экспозицию необходимо увеличить в два раза, то есть поправка, как видно из табл. 2, составляет плюс одну экспозиционную ступень (например, вместо диафрагмы 8 устанавливается диафрагма 5,6).

Зонная система также дает возможность „сдвинуть“ изображение на определенное количество зон, исходя из творческих намерений автора, то есть придать изображению на отпечатке необходимую тональность. Для этого следует измерить яркость объекта и... просто ввести поправку для получения необходимой тональности объекта на позитиве.

На фото 4 представлена серия снимков, позволяющих судить о возможности использования зонной системы экспонирования для воплощения художественных замыслов фотографа.

Фото 4а. Памятник футболистам киевского «Динамо». Зона V распределения яркостей, диафрагма f/4, выдержка 1/250 с. Фото 4б. Памятник футболистам киевского «Динамо». Зона IV распределения яркостей, диафрагма f/5,6, выдержка 1/250 с.
Фото 4в. Памятник футболистам киевского «Динамо». Зона III распределения яркостей, диафрагма f/8, выдержка 1/250 с. Фото 4г. Памятник футболистам киевского «Динамо». Зона II распределения яркостей, диафрагма f/11, выдержка 1/250 с.
Фото 4д. Памятник футболистам киевского «Динамо». Зона I распределения яркостей, диафрагма f/16, выдержка 1/250 с.
ФОТО 4. Пример применения зонной системы экспонирования.

Экспозиция при съемке памятника футболистам киевского «Динамо» определялась по яркости с применением точечного экспонометра (спотметра). Показания экспонометра (1/250 с; 1:5,6).

Было выполнено несколько вариантов съемки: (а) — 1/250 с; 1:4, (б) — 1/250 с; 1:5,6, (в) — 1/250 с; 1:8, (г) — 1/250 с; 1:11, (д) — 1/250 с; 1:16.

В результате на фото (а) памятник получился светло-серым (зона V), на фото (б) — среднесерым (зона IV), на фото (в) — темно-серым (зона III), на фото (г) — черным с фактурой (зона II), на фото (д) — черным без фактуры (зона I).

Более всего соответствует действительности снимок (в). Следовательно, для правильного тоновоспроизведения следует снимать в третьей зоне. Для этого к найденной по экспонометру экспозиции надо сделать поправку -1 ступень, то есть снимать с диафрагмой 8 и выдержкой 1/250 с.

Для получения вида памятника в вечернее или даже ночное время съемку необходимо производить по второй или первой зоне. Для этого поправки к экспозиции должны составлять -2 или -3 ступени. Для имитации более светлого, чем на самом деле, материала, из которого изготовлен памятник, например, нержавеющей стали, съемку необходимо производить во второй зоне. Поправка к экспозиции в этом случае будет составлять +1 ступень (1/250 с; 1:4).

Вместо заключения

Использование зонной системы эффективно только тогда, когда фотограф располагает точными данными об основных фотографических характеристиках используемого негативного материала (главным образом — о величине общей светочувствительности и полезной фотошироте) и знает, как будут изменяться эти характеристики при изменении режима обработки материала. На начальном этапе освоения зонной системы рекомендуется придерживаться стандартных режимов обработки, так как в этом случае все основные параметры пленки будут соответствовать указанным в паспорте на фотоматериал.

Фотограф должен уметь, используя экспонометр, определить интервал яркостей объекта съемки, учитывая возможности фотоматериала по его воспроизведению. В случае, если интервал яркостей снимаемого объекта значительно превосходит полезную широту фотоматериала, фотограф должен четко представлять себе, какую часть объекта он считает наиболее важной, чтобы принять ее за основу при определении экспозиции. Тогда в этой части объекта выбирается наиболее важная поверхность, по которой замеряется экспозиция, и решается, а какой тональности автор хочет эту поверхность изобразить (и соответственно этому ввести необходимую поправку). Составление зонной таблицы (подобной тем, что приведены в статье) на каждый снимок хотя и увеличивает трудоемкость работы фотографа, но позволяет реально оценить конечный результат и успешно освоить предложенный метод.

* Оптическая плотность (D) — количественная характеристика степени почернения проявленного фотоматериала. Определяется как десятичный логарифм непрозрачности (O), которая, в свою очередь, показывает, во сколько раз ослабляется проходящий через фотоматериал световой поток, то есть D=lgO. Например, если D=1, то O=10, так как lg10=1. Таким образом, оптическая плотность, равная 1 (D=1), ослабляет проходящий сквозь нее свет в 10 раз. Если D=0,3, то световой поток, проходящий сквозь нее, ослабнет в два раза, так как 0,3=lg2, и т.д. Фотоизображение (негативное и позитивное) представляет собой совокупность участков с различной оптической плотностью.

** Съемочная экспозиция — выбираемые фотографом значения диафрагмы и выдержки для сообщения фотоматериалу необходимой фотографической экспозиции. Фотографическая экспозиция (H) — количество света, подействовавшее на фотоматериал во время съемки.

*** Характеристическая кривая фотоматериала — графическая зависимость изменения оптической плотности (D) проявленного фотослоя от величины сообщенных ему экспозиций (H). По характеристической кривой определяют все основные характеристики материала: светочувствительность, контрастность, фотошироту и др.

**** Полезная фотоширота (Ln) — важная характеристика негативного материала. Она определяет тот диапазон яркостей объекта, который фотоматериал может передать без значительной потери деталей. Например, если у негативного фотоматериала Ln=256:1, то это значит, что он может воспроизвести объект, у которого максимальная яркость не превышает минимальную более чем в 256 раз.
