Разборка фотоаппарата Киев-4
Среда, Июль 21, 2004 » 35mm, дальномерные, инструкции, камеры, пленка, ретро
![]() 1. Снять кнопку спуска с оправой (3 винта). | ![]() 2. Снять возвратную пружину кнопки спуска. Выкрутить 3 винта головки взвода. |

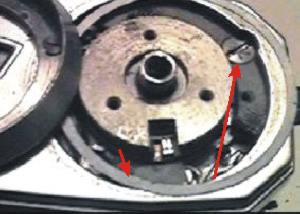

![]() 3. Снять оправу головки выдержек (2 винта). | ![]() 4. Выкрутить винт, находящийся под оправой головки выдержек. Снять пылезащитную прокладку. |

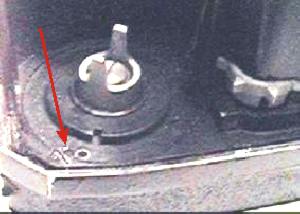

![]() 5. Придерживая вилку обратной перемотки ручку обратной перемотки вращать против часовой стрелки. Снять вилку и ручку обратной перемотки. | ![]() 6. Выкрутить винт в отсеке приемной катушки. |

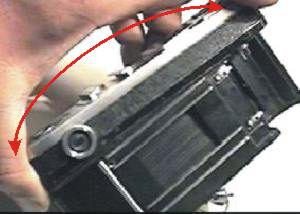

![]() 7. Выкрутить 2 винта в кассетном отсеке. | ![]() 8. Снять верхнюю крышку. |

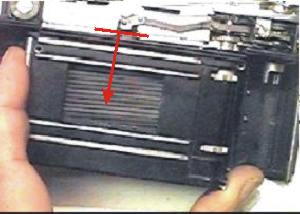

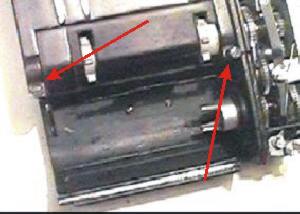

![]() 9. Выкрутить 4 винта на корпусе фильмового тракта. | ![]() 10. Выкрутить 4 винта на корпусе фильмового тракта. |

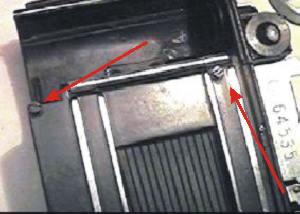

![]() 11. Выкрутить винт, находящийся в нижней части корпуса экспозиции. | ![]() 12. Корпус фильмового тракта сместить вниз. |
![]() 13. И отвести в сторону от аппарата. | ![]() 14. Направление движения для снятия корпуса фильмового тракта. |
![]() 15. Фотоаппарат со снятым корпусом фильмового тракта и верхней крышкой. | ![]() 16. Выкрутить 2 винта защитной крышки гнезда синхроконтакта. |
![]() 17. Снять защитную крышку гнезда синхроконтакта и изоляционную прокладку. Отпаять провод синхроконтакта. | ![]() 18. Выкрутить винт, крепящий корпус затвора, к корпусу фотоаппарата. |
![]() 19. Выкрутить винт, крепящий корпус затвора скобой (ближе к ручке обратной перемотки) к корпусу фотоаппарата. | ![]() 20. Выкрутить второй винт, крепящий корпус затвора скобой (ближе к взводному устройству) к корпусу фотоаппарата. |
![]() 21. Выкрутить винт, крепящий корпус затвора к корпусу фотоаппарата в нижней части корпуса. | ![]() 22. Выкрутить фигурный винт, крепления затвора. |
![]() 23. Выкрутить упорный винт корпуса затвора. | ![]() 24. Извлечь затвор из корпуса фотоаппарата. |
![]() 25. Затвор. | ![]() 26. Корпус фотоаппарата с устройством дальномера и автоспуском. |
![]() 27. Для снятия шторок ослабить винт и отвести зажим оси шторки в сторону. | ![]() 28. Надавить на ось шторки с противоположного конца (от зажима), и снять шторку. |
![]() 29. Тормозной механизм выдержек. | ![]() 30. Положение рычагов тормозного механизма выдержек при взведенном затворе. |
![]() 31. Положение механизма взвода затвора при спущенном механизме. | ![]() 32. Положение рычагов блокирования взвода затвора при спущенном механизме затвора. |
![]() 33. Для снятия передней декоративной панели отклеить оклейку с левой стороны, и выкрутить винт. | ![]() 34. Выкрутить 2 винта в нижней части декоративной панели; 2 винта у левого визирного отверстия; 2 винта у правого визирного отверстия. |
![]() 35. Снять декоративную панель. Снять 2 пластины, крепящие призму дальномера. | ![]() 36. Положение рычагов клинового устройства дальномера при значении расстояния 20 м. |
![]() Механизм дальномера. | ![]() Оптический клин дальномера. |
![]() |
